Втулка розбилася, шестерня злизала зуби, направляюча протерлася до люфту. Оригінальна деталь у каталозі є, і навіть номер відомий, тільки постачальник називає строк у пару місяців. Сівба чекати не буде.
Питання звучить просто: з чого виточити заміну. А ось відповідь просто не звучить, бо конструкційні пластики зовні майже однакові – жовтуватий кругляк, білий кругляк, коричневий лист, – а під навантаженням поводяться абсолютно по-різному. Поліамід тримає удар, зате набирає вологу і росте в розмірі просто від сирої погоди. Фторопласт ковзає як лід і не боїться жодної хімії, але повільно тече під затягнутим фланцем. Текстоліт витримає що завгодно, поки зусилля не піде поперек шарів.
Тут не про листові пластики для порізки, де головне – розкрій. Тут навантаження, знос і геометрія, яку треба втримати до соток.
Що таке поліамід і чому з нього роблять половину деталей
Поліамід (PA, у побуті нейлон) – базовий конструкційний пластик. Якщо на техніці стоїть пластикова деталь, яка щось тримає чи крутиться, з великою ймовірністю це він.
Причина популярності в балансі. Поліамід має міцність на розтяг близько 80 МПа, добре тримає ударне навантаження навіть на морозі, стійкий до мастил, палива і більшості агрохімії, а коефіцієнт тертя дозволяє йому працювати у парі зі сталлю без мастила. Точиться і фрезерується він теж без сюрпризів.
Головна вада одна, і про неї часто дізнаються постфактум: поліамід гігроскопічний. Він набирає з повітря до 2-3% вологи за масою, і разом із вологою росте в розмірі. Деталь, виточена в сухому цеху взимку, до літа може підрости на кілька десятих міліметра на кожні сто. Для втулки це нормально, для посадкового місця під підшипник – уже критично.
Порада майстра
Точний розмір на поліаміді ловлять не за кресленням, а за фактом: заготовку витримують у тих умовах, де деталь працюватиме, і тільки потім знімають фінальні соті. Ще один робочий прийом – закладати в розмір мінусовий допуск на набухання, якщо вузол працює під відкритим небом.
Капролон – той самий поліамід, тільки литий інакше
Капролон плутають із поліамідом постійно, хоча плутати нема чого: капролон і є поліамід, просто отриманий іншим способом. Звичайний ПА-6 плавлять і продавлюють через екструдер. Капролон полімеризують прямо у формі, повільно і без тиску.

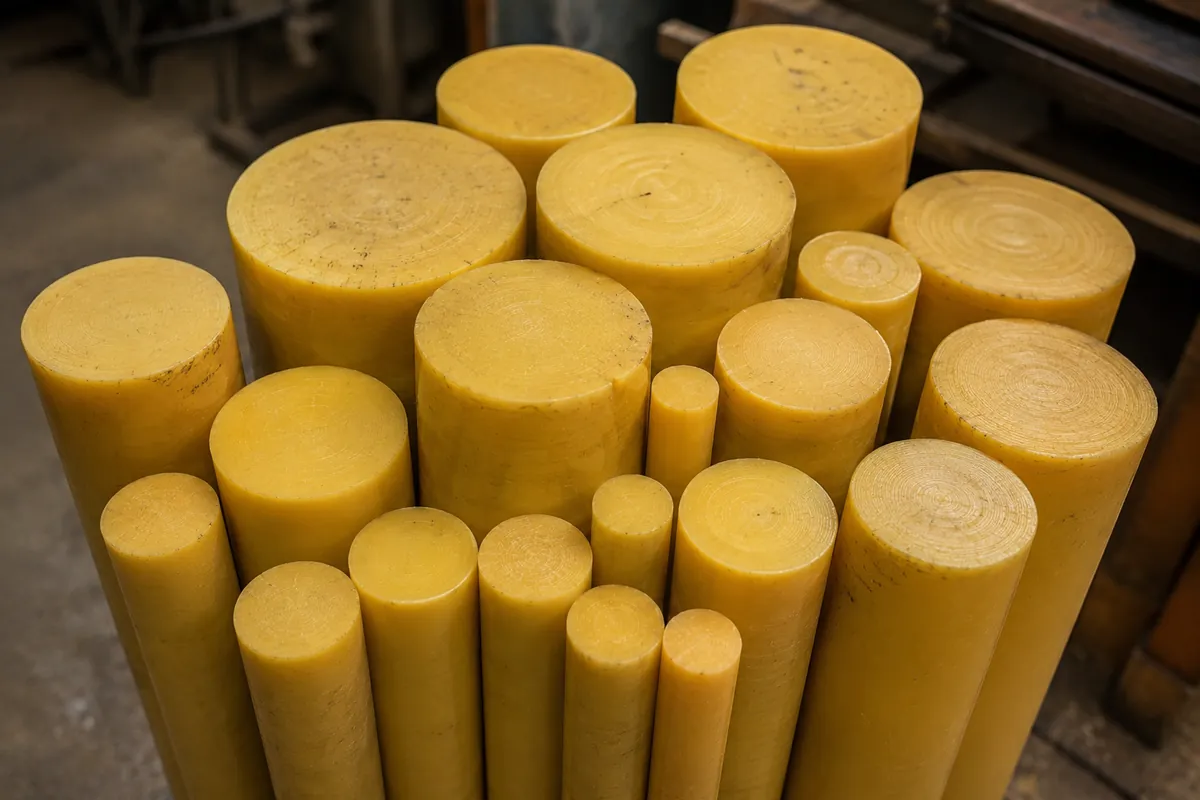

Різниця в результаті. Литий блок має вищу щільність, крупніші кристаліти і майже не має внутрішніх напружень. Практичні наслідки для того, хто точить: капролон тримає розмір значно краще, не веде деталь після зняття припуску, і його можна отримати заготовкою будь-якої товщини – хоч кругляк на двісті міліметрів. Екструдований пруток такого діаметра просто не буває якісним, бо серцевина не встигає охолонути рівномірно.
Характеристики капролону цікавлять зазвичай у двох цифрах: робоча температура до 100 °C тривало і твердість близько 80 за Шором D. Тобто це матеріал для шестерень, зірочок, вкладишів, роликів і катків – усього, що навантажене і не гріється вище окропу.
Головне
Коли шукають, де купити капролон під конкретну деталь, помилка зазвичай не в матеріалі, а в діаметрі заготовки. Взяли впритик – і при знятті припуску вилізли внутрішні напруження, деталь повело. Запас по діаметру рятує частіше, ніж вибір між марками.
Фторопласт і PTFE: ковзання замість міцності
Фторопласт-4, він же PTFE, він же тефлон – матеріал крайнощів. Коефіцієнт тертя у нього найнижчий серед усіх твердих тіл, взагалі всіх. Він працює від мінус 200 до плюс 260 °C. Його не бере жодна кислота, жоден луг, жоден розчинник.
За це доводиться платити. Характеристики фторопласту в частині міцності скромні: близько 25 МПа на розтяг, а головне – він повзе під навантаженням, і це називають холодною текучістю. Деталь під постійним навантаженням повільно, роками, змінює форму, навіть якщо навантаження далеке від руйнівного. Прокладка, затиснута фланцем, через сезон стає тоншою і фланець втрачає затяг.
Тому фторопласт беруть туди, де важливе саме ковзання і хімія: ущільнення, манжети, сідла кранів, прокладки під агресивною хімією, направляючі без мастила. Точити його треба гострим інструментом і без нагріву, бо матеріал м’який і тягнеться за різцем.
Поліацеталь і ПОМ, коли розмір має триматися
Поліацеталь (ПОМ, POM-C) – відповідь на головну проблему поліаміду. Він майже не набирає вологу: 0,2% проти 3% у ПА. Розмір деталі стоїть як укопаний незалежно від сезону.
Плюс до цього ПОМ жорсткіший за поліамід і краще тримає циклічне навантаження – тобто там, де деталь мільйон разів навантажується і розвантажується, він втомлюється повільніше. Мінус – гірше тримає удар на морозі і дорожче обходиться в заготовці.
Логіка вибору тут прямолінійна: потрібна точність і повторюваність – ПОМ. Потрібна стійкість до удару і вигоди в ціні – поліамід чи капролон.
Оригінальної деталі немає, а техніка стоїть?
Виточимо заміну з капролону, поліаміду чи фторопласту за зразком або кресленням. ЧПУ, по всій Україні.
Текстоліт, склотекстоліт і гетинакс: шаруваті пластики
Ця трійця стоїть окремо від решти, бо це не чисті полімери, а композити: тканина чи папір, просочені смолою і спресовані в шари.
Текстоліт – бавовняна тканина в фенольній смолі. Коричневий, з характерним запахом при обробці. Тримає ударне навантаження краще за багато пластиків, добре працює на стиск, не боїться мастил. Класичне застосування – шестерні тихого ходу, вкладиші, ізоляційні планки. Коли питають, де купити текстоліт, найчастіше йдеться саме про ремонт старої техніки, де він стояв із заводу.
Склотекстоліт – те саме, але зі скловолокном замість бавовни. Міцніший, жорсткіший, тримає до 150 °C, не горить. Купити склотекстоліт зазвичай хочуть під ізоляційні деталі та панелі, де важлива і міцність, і діелектрика.
Гетинакс – найпростіший із трьох: папір у смолі. Дешевий, легкий, добре ізолює, але боїться вологи і крихкий на удар. Живе всередині корпусів і щитків.
У всіх трьох є спільна пастка. Міцність у них різна вздовж шарів і поперек. Деталь, яка чудово тримає навантаження в площині листа, розшаровується від набагато меншого зусилля, прикладеного на розрив шарів. Тому орієнтація заготовки при розкрої – не дрібниця, а половина справи.
› Це може вас зацікавити: Лазерна різка пластику – які матеріали ріже промінь, а які доводиться фрезерувати.
PEEK – матеріал для випадків, де інші вже поплили
PEEK витримує 250 °C постійно, має міцність на рівні деяких металів і хімічну стійкість, близьку до фторопласту. Це верхня межа того, що вміє конструкційний пластик.
У сільгосптехніці він трапляється рідко, і це нормально: на тракторі мало вузлів, де потрібно тримати чверть тисячі градусів при серйозному навантаженні. Точкові задачі – деталі поруч із випуском, ущільнення в гідравліці високого тиску, вузли, які раз на кілька років розбирають і не хочуть більше про них згадувати.
Вініпласт і жорсткий ПВХ
Вініпласт – непластифікований ПВХ у листі. Конструкційним його називають з натяжкою: під навантаженням він працює погано, зате хімічно стійкий, легко зварюється і гнеться при нагріві.
Його місце – не навантажені деталі, а корпуси, ванни, короби, захисні панелі і все, що контактує з хімією. У парі з нормальним клеєм для ПВХ або дифузійним зварюванням із нього складають ємності і кожухи будь-якої геометрії.
Як вибрати матеріал під конкретну деталь
Вибір зводиться до того, що саме деталь має витримати: навантаження, тертя, температуру чи хімію. Рідко все одразу.
| Матеріал | Робоча t° | Ключова властивість | Типова деталь |
|---|---|---|---|
| Поліамід (PA-6) | до 100 °C | Міцність і удар, але набирає вологу | Втулки, ролики, зірочки |
| Капролон | до 100 °C | Тримає розмір, товсті заготовки | Шестерні, катки, вкладиші |
| ПОМ (поліацеталь) | до 100 °C | Стабільність розміру, жорсткість | Точні втулки, посадки |
| Фторопласт (PTFE) | -200 до 260 °C | Ковзання і хімстійкість, тече | Ущільнення, манжети, сідла |
| Текстоліт | до 105 °C | Удар і стиск, шарувата структура | Шестерні, планки, вкладиші |
| Склотекстоліт | до 150 °C | Міцність і діелектрика | Панелі, ізоляційні деталі |
| PEEK | до 250 °C | Температура плюс навантаження | Гідравліка, гарячі вузли |
Що таке поліамід і що таке ПОМ, у підсумку не так важливо, як питання, чи буде вузол мокнути і чи важливі соті міліметра. Ці два питання відсіюють половину варіантів одразу.
Коли деталі немає в природі
Найчастіша задача виглядає так: є зношений оригінал, іноді в двох шматках, і немає ні креслення, ні постачальника. Заводу вже може не існувати.
Тоді геометрію знімають зі зразка. Зношені поверхні відновлюють по симетрії і по відповідній деталі, обміри переганяють у модель, і далі верстат ріже за нею. Якщо оригінал розсипався остаточно, точку відліку дає посадкове місце: вал, підшипник, отвір під болт – вони цілі і задають усі критичні розміри.

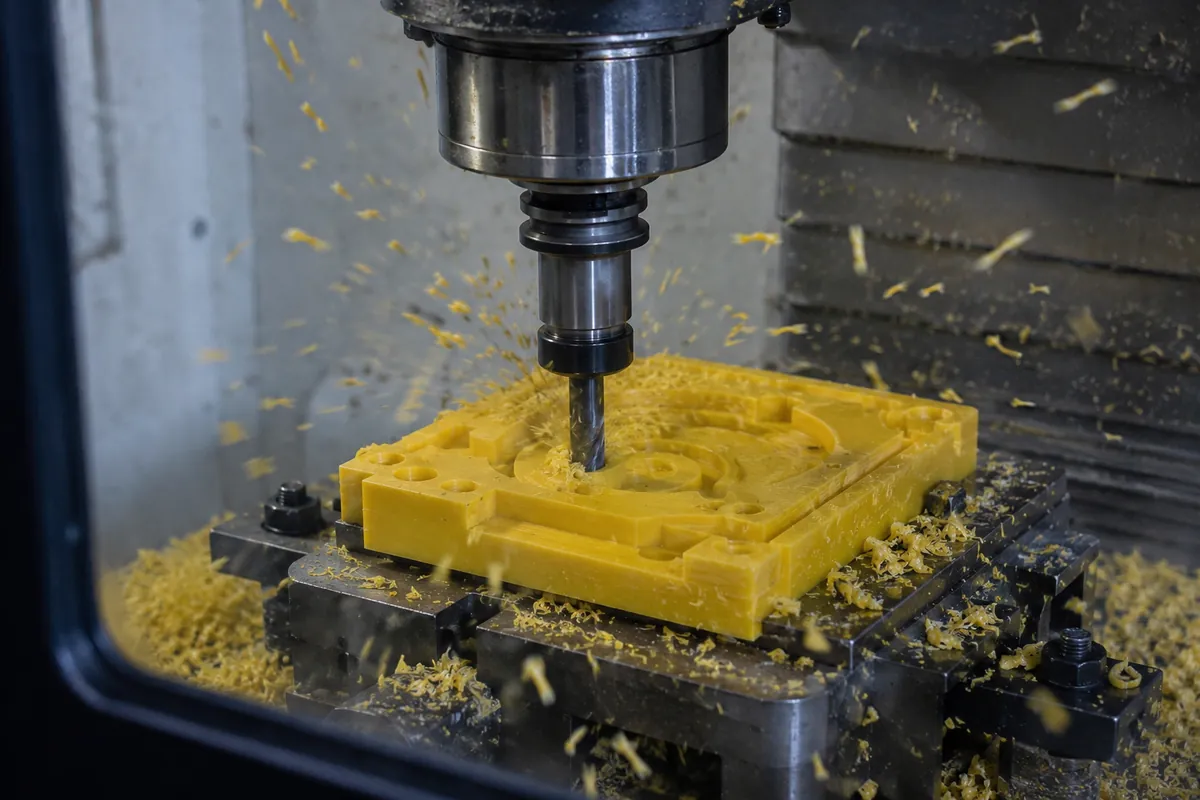

Дрібну серію так робити навіть вигідніше, ніж чекати оригінал: виготовлення пластикових деталей за зразком закриває питання разом із запасом на наступний сезон. А для складної геометрії – карманів, пазів, отворів під кутом – потрібна вже ЧПУ-фрезеровка пластику, бо на токарці такого не зробити.
Часті запитання
Найпоширеніші питання про конструкційні пластики і виготовлення деталей із них.
Поліамід і капролон – це одне й те саме?
Хімічно так, за структурою ні. Капролон – це поліамід-6, полімеризований у формі, а не продавлений через екструдер. Через це він щільніший, стабільніший за розміром і буває заготовками великого діаметра. Для більшості деталей різниця вирішальна саме при товстих перерізах.
Чому поліамідну деталь повело після обробки?
Дві причини. Внутрішні напруження в екструдованій заготовці вивільняються при знятті припуску, і деталь тягне. Плюс матеріал набирає вологу з повітря і росте. Лікується вибором капролону замість екструдованого прутка і витримкою заготовки перед фінальним проходом.
Що витримає роботу в агрохімії без мастила?
Фторопласт, якщо навантаження невелике, і ПОМ, якщо потрібна ще й точність. Поліамід у постійному контакті з кислотними розчинами поводиться гірше.
Чи можна замінити металеву шестерню пластиковою?
У тихохідних вузлах – так, і часто це навіть краще: пластик гасить удар, працює тихіше і не з’їдає сталеву відповідну шестерню. Капролон і текстоліт саме для цього і використовують десятиліттями. Але у високонавантажених приводах пластик перегріється і поплине, тож рішення приймають по конкретному вузлу, а не за принципом.
Що таке поліамід у маркуванні деталей?
Код PA з цифрою: PA-6, PA-66, PA-12. Цифра вказує на будову ланцюга і від неї залежить температура плавлення та жорсткість. PA-66 твердіший і тримає вищу температуру, PA-6 краще працює на удар. На деталях техніки частіше зустрічається PA-6, іноді зі скловолокном – тоді в маркуванні стоїть GF і відсоток.
